2020年06月28日

休日ですがいろいろ試作です

 とあるお客様から この製品成形できないかなーと 春先に金型が移管してきて本日やっと試作中です
移管してくるブロー製品は厄介なものばかりですが今回のはちょっと参りました。

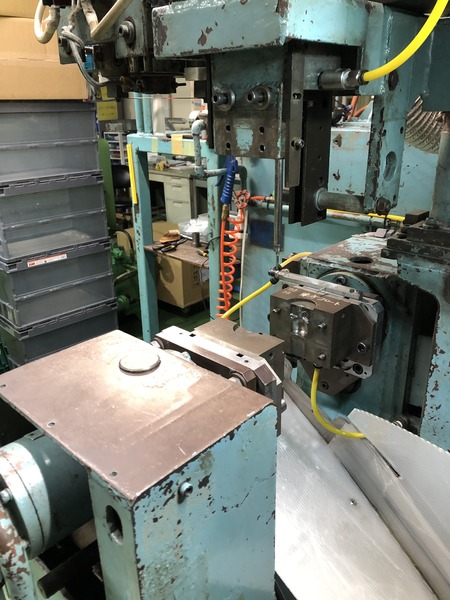

 ブロー成形は金型にエアーを入れて空気の力で製品部を膨らまして作りますが今回の製品 金型の
空気の入り口がこの太さです。
 φ5.2ですが パリソンの厚みが約1.5o厚なので このネジ部にパリソンをかました瞬間穴がふさがれてしまいます。

なので細いエアーピンを打ち込みノズルにかまして ふさがっている樹脂の壁を打ち破ってブローです
ですが樹脂の壁にピンを打ち込みとゆうことは エアーピンの中にも樹脂が入ってきて、詰まったり
それを取り除いたり いろんなことでうまくいきません ですが成形技術とゆうより 何とかするあきらめない気持ちが大切です 正直朝からやってうまくいかず2日目にやっと成形にこぎつけました。

その何とかなった動画です。

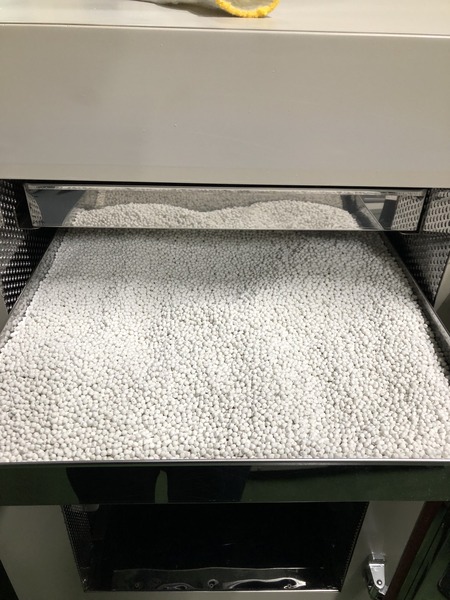

また別件で 今はやりの環境にやさしい樹脂ってやつです 紙が51l入っているPPですって

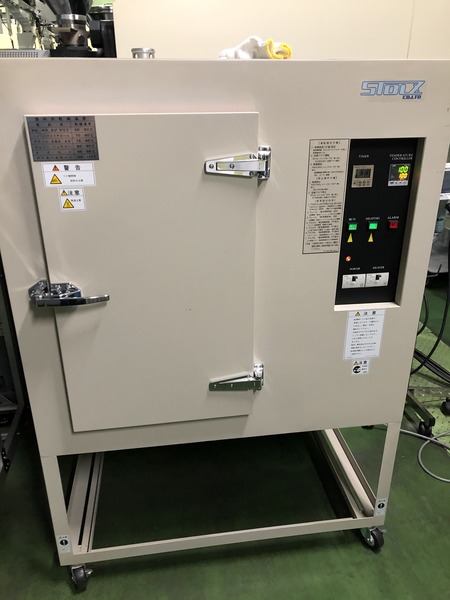

100度で乾燥4時間
いまから試作です。


posted by サイプラ at 08:44| Comment(0) | TrackBack(0) | サイプラ社長日記

2020年06月22日

新潟方面


 久々に新潟 長岡方面へ 会社へお土産でも買って帰ろうとちょいと南魚沼まで足をはこび
一度買ってきたことがある、、、、、これです、、、、、


バーーーーーーム クーーーーヘン

2種類あったので両方買ってきました 何が違うのと聞いたら カットの仕方ですって。


南魚沼もぼちぼち観光客がいました。





posted by サイプラ at 14:09| Comment(0) | TrackBack(0) | サイプラ社長日記

2020年06月20日

シーケンサー修理 パート2

 先日壊れた ねじコアの回転制御装置のシーケンサーの中身を修理してもらった
成形機からの接点はきてるんだが、までは調べてわかったんだが シーケンサーの中身が問題となると専門の方でないと治せない、治せない理由はシーケンサーのプログラムをパソコンで取り込みソフトを持ってないとシーケンサーの中身は見れない、いち成形屋の自分がそんなもの持ってるはずもなく、専門も方に来ていただいた
 要は成形機から自動運転の信号が来ているのだが シーケンサーが反応ないので 余っている入力接点に今の自動入力を移し替えた、よくみると入力接点が1個しか余ってなく、、、セーフでした。




なんとかモータ制御しながら回るようになりました。















posted by サイプラ at 10:25| Comment(0) | TrackBack(0) | サイプラ社長日記

2020年06月12日

シーケンサー不良と マグネットスイッチ

 昨日 キャップ成形品で回転コア位置を制御して成形する商品があるのだが、いつも装置をセットして原点位置確認をして、そこから成形機のねじ抜きの開始位置から接点をとって自動運転するのだが、成形者が自動運転にしても金型のモーターが回らないとのこと、自分も電気技術者ではないが ほんとに成形機のねじ回転
の接点とれてるのかと、線でも切れてるんではと、、テスターで確認したが どうやら断線してるわけじゃない、成形機からもリレーが動いていて ちゃんとドライ接点で信号はでてる。


成形機側のリレー接点

その接点をネジ抜きコントローラーへ配線してる。

とりあえず自動運転の入力があるかシーケンサーの入力ランプを確認
102番が成形機からの入力だ。成形機からの出力があるのに、この入力のランプがついてない だが0Vとこの102番の電圧をはかるとちゃんと24Vがきてる やっぱー シーケンサーがおかしいのか、 ここまでくると自分には手に負えないので、その道のプロにお願いすることに。






さらにまた別日にブロー成形機が ヒーターの一部の温度が上がらないとのこと
たいていマグネットスイッチのが原因が多いのだが、やっぱその通り この機械相当古いので
付いてるマグネットも     古るーーーーー


とりあえず新しいマグネットに交換 配線の入り方が違うので線をのばしたりチョイ苦労で
無事交換。

ちゃんと最低限の電気の勉強はしときましょー。

posted by サイプラ at 14:31| Comment(0) | TrackBack(0) | サイプラ社長日記
