久々にチャック盤 自主製作

 とある製品のチャック盤を自主制作した、角物で重量があるので 吸着と考えていたのだが 製品の形状のため大きい吸着パットが使えず、φ10の吸着パット8個ほどで吸っても 落下しそうなので思い切ってシリンダーで挟み込んで
チャックしようと思う。

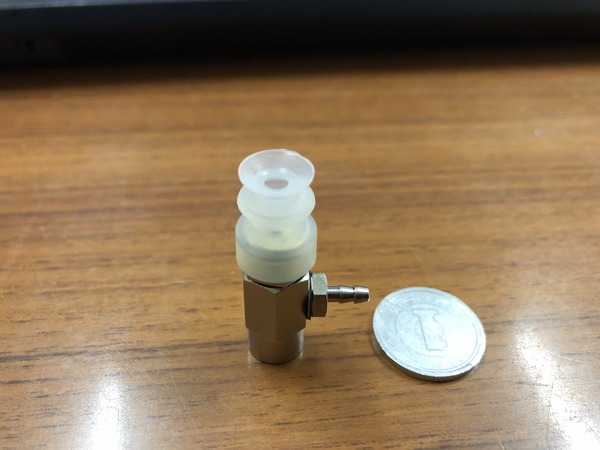

こんなφ10の吸着パット8個ほどで吸着しても間違いなく落ちるな。



で なにか簡単で 安くて 作るのに簡単なチャックシリンダーはないかいなと。
探してたら

ありました

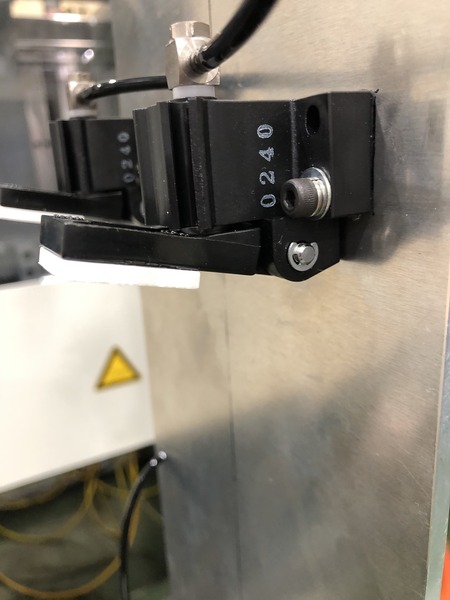

しかもハーモ製で 1個1900円 やすいー

製作費は ハーモ製シリンダー1900円×4 アルミ板3000円 ユーシン用取付版 1900円
その他500円ほど で合計13000円ほどでした。

吸着パット1個2000円くらいするのに シリンダーで1900円はかなりコストパフォーマンスが高い。

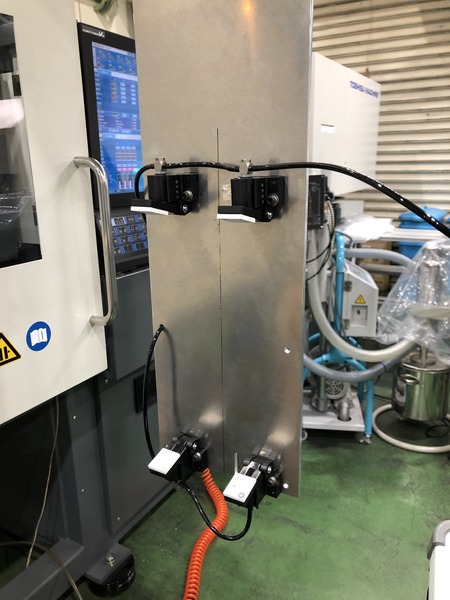

こんな感じで仕上げました。
