2020年11月28日

休日の試作

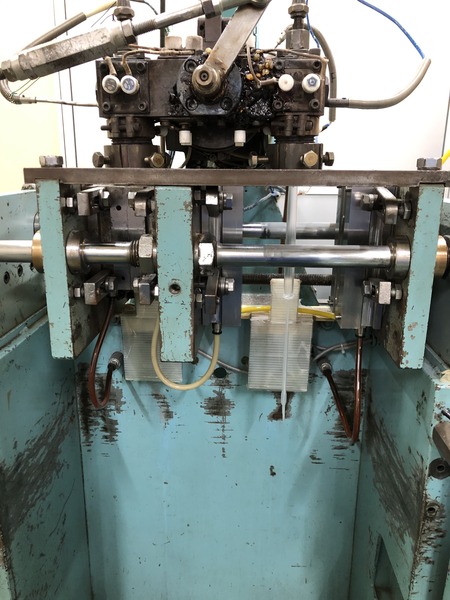

 休日ですが ブロー成形の試作です。 とある製品部を変更して トライ2です。
なんとかうまく形状が出ました。 休日だと自分のペースで試作できます。




ついでにダイレクトブロー成形で 金型以外に作らなくてはいけない物を ブロー成形を知らない人の
為に少し説明を。


まず金型だけでは 成形できません 射出成形みたいに 金型さえあれば製品は出てくるのと
違い、間接部品がたくさんあります まず 樹脂を吐出する ノズルとダイスです。

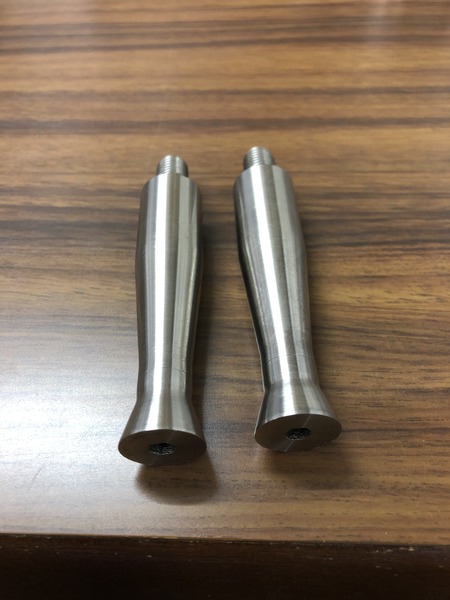

これがノズル 樹脂の吐出口の 真ん中にあるパーツです。形状はいろいろあり これはラッパタイプ。
ある程度成形機で肉厚調整できる成形機はいいが できない成形機はノズルを削って 肉厚調整
当然 ブローやってる成形屋は 旋盤を持ってないと苦労する 当然 旋盤も使えないと。

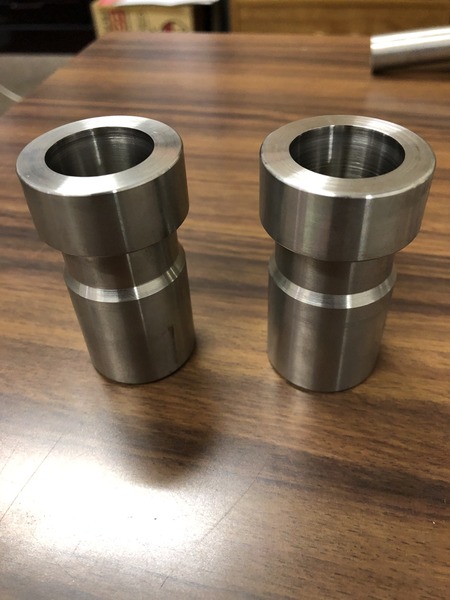

これがダイス 樹脂の吐出口径を決めるものです 形状はこんな感じで円形のスリーブみたいなものです。
これも吐出径を太くしたいときは 削ったりする。

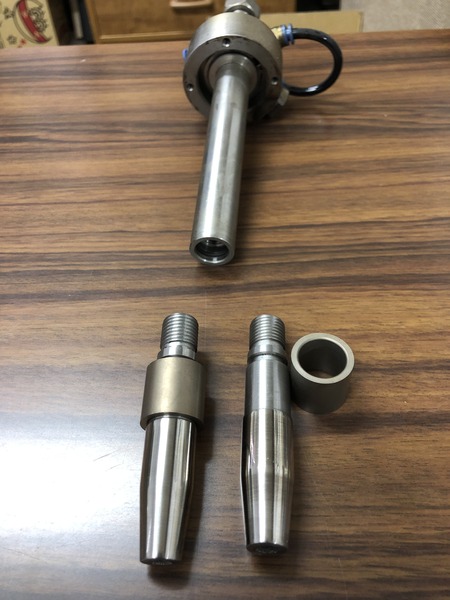

で これは金型にエアーを吹きこむ打ち込みピン このブローピンは ボトルの穴径や天面の形状をだす
物で 茶色くなっているスリーブはカッティングスリーブと言って焼き入れ品です これが金型のカウンタープレートにバンバン当たって ボトルの天面の形状と上バリを食切るので、ある程度ショット数を打つと
だれてくるので たまに平面研磨で端面をきれいにします。

さらにこのブローピンは水がピンに回るので 水回りのパーツや Oリングも必要


まだほかにも製品取り出しのマスクやいろいろ数点別パーツがあります。

なのでブロー成形試作は、はっきり言って射出成形の5倍はめんどくさい(笑)








 .....前回 12月7日〜9日の 新ものつくり展の出展を案内しましたが

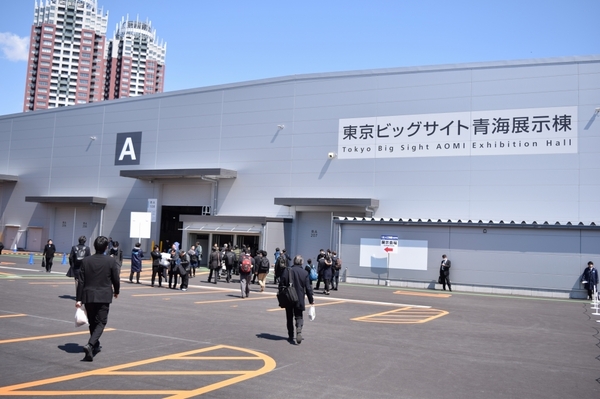

会場は 新しくできた ビックサイト青海展示場ですよ お間違いないように。



そして


今回 サイプラブースに ご来場いただいた方には全員

これを プレゼント します。 携帯アルコール入り除菌スプレー   (名刺はくださいね)



新ものつくり リンク

https://www.shin-monodukuri-shin-service.jp/




posted by サイプラ at 14:08| Comment(0) | TrackBack(0) | サイプラ社長日記
