2021年05月09日

やっぱりミスミって便利

 またまた関係者でないとわからないネタなので 一般の方はスルーしてください。(笑)

ブロー成形でエアーを 吹き込むためのブローピンて部品があるんですが

ちょっと訳ありで作らなくてはいけなくなって とりあえず先端部分の2パーツを旋盤で作ることに。

こんな感じの2パーツですが。
グレーの色した部分がカッティングスリーブてゆうんですが これがブロー型の穴に向かって打ち込んで

金型にぶつけんるので 材質が固くないとエッジがやられて バリなど取れなくなるので通常はSKD11の

焼き入れスリーブなど使うのでが サイプラでそんなもの作ってられないので、

(前に45Cで作ってバーナーで焼き入れで作ってみたがやっぱうまくいかなくすぐにエッジがだれた)

なんか いい感じの部品 ミスミにないかなと、、、  探していたら、、、

、、、

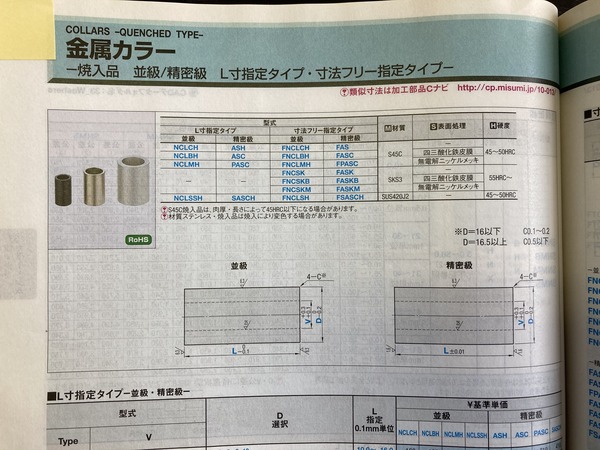

あった

いいのあった ちゃんと焼き入れ品で。


さすがミスミ

と ゆうことで早速 注文



きました 焼き入れスリーブ 硬さHRC55以上


ただし ひとつ問題があり 部品の端面がC0.15oの C面が付いてる これだとちょっとバリが

食切れそうもないので 少し端面を研磨するか 旋盤でちょっと削るか

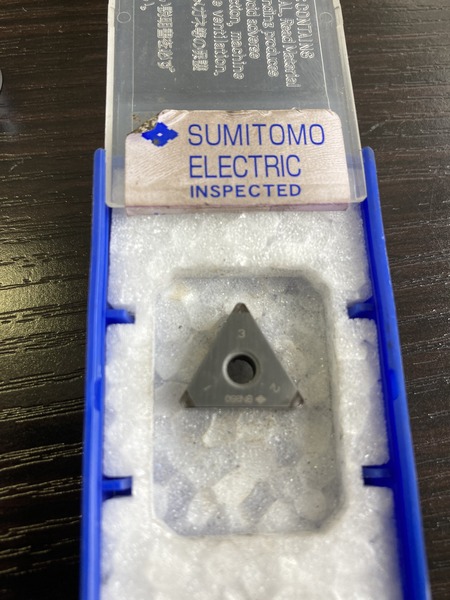

旋盤でやるには ダイヤモンドとかCBNのチップじゃないと削れない

で  ちゃんとあります 相当使い込んでチップ先端がやられているんですが 取ってあります。


これでHRC55以上でも 切込みを0.01o〜0.02くらいずつで削りました。

先端がやられているけどこれくらいは何とか削れました。

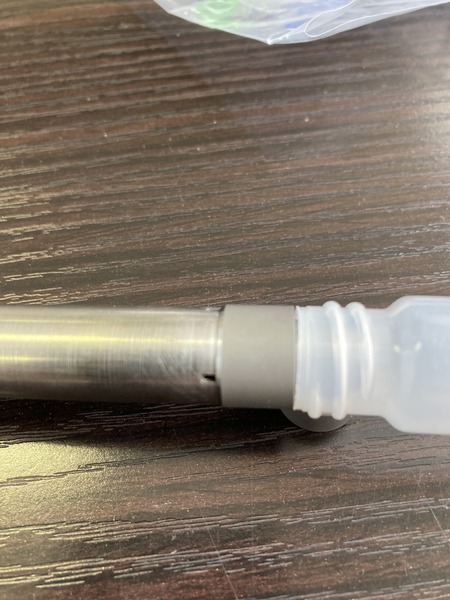

ブローピン先端部がこんな感じで製品の頭に入ります。



posted by サイプラ at 12:46| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年05月04日

ちょっと遠い 朝ごはん会

 連休中ですが。

 機械を動かしているので お誘いの蕎麦もいけなかったんですが

再度 なぜか 朝ごはん会と うたったツーリングに 行かないと

と誘われ。

11時ごろまでに帰れば機械も動かせるしと、 気分晴らしに行ってきました。

場所は 海王丸パークに 朝6時半に集合

そこから 初めて行く朝ごはん会の場所

新湊漁港のわきにある  きときと食堂

いかにも新湊らしいネーミング


朝5時からやってるそうです 7時前に入ったんですが 人結構いるじゃん。

漁師さんたちのためでもあるのですかね。

自分はシラス丼にしました(600円) 他の人は漁師漬け丼てやつです。
シラス丼

漬け丼


食べ終わった後は 氷見の山中をぬける 氷見ニュルブルクリンクを駆け抜けて 千里浜まで行って
帰ってきました 。



帰ったら 何とか11時でした。 成形再始動





posted by サイプラ at 12:55| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年05月03日

ブロー金型を取り付けるときの 平行度

関係者以外だと、どうでもいい話かもしれませんが。

ブロー成形用の金型を取り付けるときの ちょっとしたコツがあります

それは金型の天面に、エアーを吹き込みピンが下りてきて金型の穴に打ち込むんですが

その時に打ち込みピンのカッティングスリーブが金型からの距離が左右同じ長さになってないと

左だけ先に当たったりするとバリがとれなくなり あとから調整が少し面倒なので 金型を取り付ける場合

金型 打ち込みピン両方 ある程度平行に付けます。
この写真のように 金型天面と 打ち込みピンを平行に付ける。

その時にこの水平器でレベルを見るんですが
この写真の2個が なぜか若干表示がちがう

大きいほうは若干 空気が右寄りで。


小さいほうはだいたい 真ん中に来てる。

どっちがあってんだよと、、、 きになるのが自分の性格のため。

、、、、


しゃーない もうちょっとレベルの高い 水平器買ってきてやる。


買ってきました。




おいてみると だいたい真ん中に来てる

とゆうことは 小さいほうが正確に値してたってことね。


なんだ かんだで3個になった

機械物はレベルがでてる 出てないで結構あとあと精度をだすとき、でてないと調整に苦労するものです。







posted by サイプラ at 07:13| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年05月01日

ゴールデンウィークですが

  5月になりました、ゴールデンウィーク初日ですが。

長野の戸隠に うずらや て言うお蕎麦屋さんがあるんですが 超有名店で 自分はまだ行ったことがないんですが。

行こうってお誘いが かかりました。


でも、、、、、


この休み期間は 超お仕事です   (泣)

、、、



もし行ってれば


こんな外観で



こんなうまそうなお蕎麦が 堪能できたはずなんですが。


、、、、、、、


現実は この機械に張り付いてます。


で、、、


この機械がトラブって 修理中に久々に 超やけどしました


ひりひりして 超痛い、、、、、、


posted by サイプラ at 11:55| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年04月23日

温泉とスイーツ

 先週の関東からの帰り いつも中央高速 松本インターから安房峠ルートで富山に帰るんですが
158号線沿いに 竜島温泉 せせらぎの湯とゆう温泉があり 520円で入れるので(銭湯なみの価格)
たまに ひとっ風呂浴びて帰ります。

なかなかひなびた感じがいい 温度は低めで自分にはうれしい 東京の銭湯は江戸子温度で熱くて入ってられないので、、、(笑)



で、、、

久々にお土産ネタですが、東京駅で待ち合わせがあって時間もあるので散策してたら、、、


、、、見つけてしまった

、、、これです

、、、これこれ





以前 お客様のお土産でいただいたチューリップ型のスイーツ おいしいかったはずなので

お土産に買っちゃいました。







posted by サイプラ at 18:22| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年04月17日

神奈川で打ち合わせと  F1

 神奈川で、とある案件の2次加工でいい自動機屋さんがあったので、面談してきました
なかなか実績もあり、今後につながりそうな話でよかったです。

 打ち合わせもおわり ちょうどビックサイトで医療や医薬品関連の メドテックの展示会が開催されていたので ビックサイトの前のビル中のドトールで一服してから 行ってきました。


展示会は 前回の機械要素展もそうだったんですが 正直全然人がいなくて今年も展示会関連は出ないほうが
いいのかなって感じです。


予定は全部こなして 最終日は帰るだけなんですが。

ちょいと足を延ばして 青山のホンダにまた行っちゃいました。

その理由は、、、、、

じゃーん  F1シーズンが始まるとゆうことで歴代F1マシン(最新のレッドブルも)が4月中は飾ってあるそうなので こんなチャンスなかなかないので。



おー  あります歴代の代表的なマシンすべて。

しかも最新のエンジンまでも目の前にさらけ出して飾ってある 写真撮りまくりです(笑)


コクピットの中も何とか撮れました なかなか見れないと思う。





正直エンジンは 1.5Lのターボなので意外とコンパクト  エンジンの部品は すべて鍛造品の削りだし
で作られいて当然カーボンパーツだらけで 一番思ったのは とにかくセンサーだらけで パッと見ただけで
50くらいセンサーが付いてる レースの時はすべてこのセンサーの数字が 栃木のRDサクラの本部とつながっていてエンジニアが調子を見てるんだなと。


感動だったのは 初代 本田が初めてF1の出て優勝したマシンが飾ってあったこと


V12なんですが エキマニが普通は外側にあるのに このマシンは エキマニが内側から出ていて
外側にキャブレターが付いてる。 すごいレイアウトだ。

まだやってると思うので ぜひ車好きのかたはどうぞ。















posted by サイプラ at 09:03| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年04月10日

4月ですが 毎度の全員野球

 4月です いろいろと新商品も立ち上がって製品の検査や後加工が増えてきて、なかなか人の手配が
つかないんですが、そういってもやるしかない この春から中途の方と新卒者 2名が増えたんですが
まだまだ追いつかないので、、、、、、、

そうゆうときは、、、、、、


そう、、、、、


サイプラ事務所女子 事務だけしてるほかの会社と違って通常作業しながら やってくれます(超たのもしい)


なので日ごろからスイーツなど差し入れておかないと(笑)



で、、、

四月と言えば いつも心新たにするんですが いつも毎年 ヨシムラネタを書いてるんですが
一応 私の部屋の書籍にいつもこれを読めるよう おいてます。(笑)






話は変わりますが



実は最初に乗ったバイクが 本田のCBX400F とゆうバイクなんですが


その兄貴分のCB750F(FC)がまえから気になっていて こんな感じで仕上げたCB750がいいなと

でいまさら昔のCB750もいいんですが メンテと故障などかんがえると

で これがいいなと


現代版 CB750  実写は空冷のCB1100 プルジェクトF かっこいいなーーー






posted by サイプラ at 10:59| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年03月20日

ぐるりと1周

 先週 緊急事態宣言が明けたらお客様と面談予定でしたが 再延長されたんですが 先方に予定通りでいいですと言われ 東京でした。





次はお隣 神奈川厚木で少々面会

厚木と言えばここでしょう。




そして お次は



富士山を見ながら 新東名を名古屋まで ほぼフルで新東名走りましたが 山ばっかりで全然風景がかわらないので 次回は 旧東名にしたいと思います。





最後に名古屋で 富山県主催の商談会

全然行く気はなかったんですが 逆指名がかかったので。



そうそうに1件のみの商談でしたので終わり 時間もあるので

そういえばNCネットワークの名古屋事務所にでもちょっとよってみるかと

写真撮り忘れましたが なかなかいい場所に事務所ありました ちょっと行けば当然周りは飲み屋だらけ。

と ゆうことで。



当然最後はこうなりますよね 大谷さん ごちそうさまでした (笑)





posted by サイプラ at 12:30| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年03月07日

部品一つとっても この差

 サイプラでは ブロー成形と言う 吐出した樹脂にエアーを吹き込んでボトルなど
作るブロー成形をしている。
 その樹脂を吐出するための先端の部品をノズルとダイスと言うんだが
 この部品は基本はこちらで成形機に合わせて、吐出寸法など経験でこちらで図面にして
近くの部品加工メーカーに頼むことが多いのだが、同じ図面で今回3メーカー様に作っていただいた
部品のクオリティーを比べてみた。


まずは3個並べてみた 穴径はそれぞれ違うのはしょうがないが

写真は 海外の加工メーカー と 会社近くの部品加工メーカー と  金型メーカー
の3社それぞれです。

皆さんどれがどのメーカーか わかりますか 見る人が見れば一発でわかるのだが (笑)



回答です


まずは写真左手にある部品 まー一番なんとなくわかる感じだが。加工品が光ってない
そして製品端面が 旋盤で削った跡が残ってすじすじが残ってる

これはおわかりの通り 海外メーカー品です。





で 次 一番右にある部品


さっきの製品より光沢もあり 旋盤の端面もすじすじ感が少ない
図面的にはどこも交差内で全然問題ない
しいて言えば 端面の穴付近に若干 旋盤あとが残ってる程度。

これは 近くの部品加工メーカーで作っていただいた物




で 最後ですが。

当然最後なので 真ん中の部品が 金型メーカー品です。

上の2個より 固い鋼材で作っていただいたので光沢があるのはしょうがないですが 国内部品メーカーとの一番の違いは 旋盤あとがでる端面を 平面研磨仕上げしてるとこです 図面には研磨指示してありませんが 金型屋さんの感覚の問題で 機能には影響しませんがやはり部品加工屋さんとはちがう感覚でクオリティー高いです。

写真部品の裏側はφ30の穴からテーパーでφ5に偏芯するのですが 国内部品メーカはそんな加工できるバイトあるかなと
迷っていましたが 金型メーカーさすがに普通にできますよって。


この部品ひとつとっても 図面にはないとこまで感覚を持っているのが金型メーカーてことでしょうか
まー難点は 少々 部品加工メーカーさんよりもお値段が   (笑)






あと 3月17日 富山県ものつくり商談会 イン名古屋の出てきます 行く予定はなかったんですが

 名古屋の企業様から逆指名がありましたので 。











posted by サイプラ at 12:11| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年02月27日

東京パック2021

 緊急事態宣言中ですが お客様と現物を見ながら打ち合わせが早急に必要になり 東京でした。
すこしお時間があったので初めて東京パックて展示会に行ってきました。

お付き合いのある お客様のブースもあったので拝見


 パッケージ全般の展示会ですので プラ容器だけではなく紙など含めていろいろ展示してありました。
グッドデザインのパッケージの受賞作品がたくさん並んでいたんですが 撮影禁止だったんで写真はなしです

 正直 脱プラが進んでいるので 僕らプラ業界には耳の痛い話です。




で


話は変わりますが


富山県プラスチック工業会の 会誌に 企業紹介していただきました。







posted by サイプラ at 08:08| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年02月06日

展示会で めちゃ小さい2色成形機見つけた。

 機械要素展で すごい成形機を見つけてしました
 よく小さい成形機は日本製もあるのだが。

なんと、、、、

 2色成形機 これまた小さい 正直小さい2色成形品なら これで十分。
IMG_2922 (編集済み).PNG

動画


ここの展示ブース 去年の10月に 浜松町の東商さん主催の 展示会で知り合った
三eファインツールの 神谷社長のブースで 成形展示されていたものです。

神谷社長が 展示会前日 設営中にわざわざサイプラのブースまで来ていただき
今回2色成形機のデモをするのでと紹介いただいた。

そして うれしかったのは いつもわたしのブログを拝見してますよと。

そんな事ゆわれたら すこし神谷社長のとこも宣伝しとかないと(笑)

お話を聞いたら 成形機約200台 2色機は30台ほどあるそうだ。

この小さい2色機の金型はこんな感じ。

この成形機を扱っている 商社さんは愛知県 小牧のある
株式会社 アイオーエムさんです。











posted by サイプラ at 15:48| Comment(1) | TrackBack(0) | サイプラ社長日記

2021年02月02日

幕張 機械要素展明日からスタートです。

 本日 幕張での展示会の設営をしました、東京都からは20社余りが出展いたします、
この状況下での出展ですが来場客がたくさん来てくれることを祈るばかりです。





で、、、


設営も終わり 汗をかいたので 2020年にできた よさげな幕張風呂に ひとっ風呂浴びてきました 場所はメッセから2分程度 東京湾を一望するお風呂なので楽しみです。

入り口はこんな感じ


東京湾が一望できて 自分の中でお風呂ランキング 3位くらい(微妙 笑)におどりでた 素敵な
スーパー銭湯でした、夕焼けが またいい 最高





posted by サイプラ at 18:27| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年01月29日

機械要素展2021幕張 出展いたします。

 2月の3日〜5日まで 幕張メッセにて 機械要素展に東京都ブースより サイプラとして
出展させていただきます、会場ではコロナの対策も厳重にされておりますので、ご来場お待ちしております。

 サイプラの出展場所は 5ホール 15‐5 なります。






東京都中小企業振興公社さんの東京ブースより 出展させていただきます。


並びはこんな感じです。

IMG_2856 (編集済み).PNG
posted by サイプラ at 08:10| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年01月21日

チャック盤できました。

 先日お知らせしていた チャック盤製作終わりました 今回は2種類です

一つは 製品吸着とで スプールランナーが製品と一緒に可動側についてきます。

エジェクトと同時にランナーロックが外れるので チャック盤側にスプールチャックをセンターにつけてます。


チャック動画


もう一つは 吸着のみなのでシンプルです ただチャック盤が縦長ですこし重たいので 肉盗みを
を削って 重量を軽くしました、小さい製品なので 金型の平行と チャック盤の平行が出てないと
吸着できないので チャック盤の精度もそこそこいります。

軽くするため真ん中をすこし削ってみました。



posted by サイプラ at 18:34| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年01月16日

アルコール消毒関連 ブロー成形協力

 容器関連の近県の企業様の ブロー製品を昨年から協力をしました。

一つ目は携帯してアルコール消毒できる、30ccと50ccのスプレー付きボトルです
PET製なので 中身もクリアーで見やすいです 印刷の加飾もあり女性や子供向けにピッタリです。



2つ目は お店や会社 自宅で使う、かっこのいいディスペンサーです。

中身にアルコールを入れるため

中にポリエチレンで作った ブロー製品が入ります サイプラはこのブロー製品を協力してます。

このブロー製品、、、、、

容器入り口が 鍔になっているのですけど ブローで鍔を成形するのはすこし難しくて 金型の工夫も必要です。



上記容器に興味があれば ぜひ容器企業様を紹介させていただきます。



posted by サイプラ at 15:51| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年01月07日

製品チャック盤製作 パート2

  先月も製作したんですが チャック盤製作です 今回は吸着なので 定番の作り方です
サイプラで作る 吸着の定番の作り方を紹介します。

 今回は16個取りなので吸着パットが16個入ります サイプラではピスコのソフトベローズタイプを
基本使うことが多いです、アルミの盤は ミスミで指定サイズに切ってもらった盤に 金型のキャビピッチで
穴をあけます。

この吸着パットは取付ホルダーの裏にⅯ6の穴が開いているので アルミ板もΦ6の穴であけます。
その穴に裏から 鍋ネジのⅯ6で止めます Ⅿ6なので穴加工も割と簡単にできますし 裏から鍋ネジで止めるだけなので簡単に吸着パットが付きます。



こんな感じで裏からⅯ6鍋ネジです ボルトの頭も薄いので 金型の開き量を気にしなくていいように
薄いボルトを使います。

今回も資材代金は
アルミ板 3000円
吸着パット 1500円×16
チューブジョイント 200円×16
鍋ネジ×5円×16
ユーシン用チャック盤 1900円
4φチューブ  500円
工賃 自作なので無料

合計32600円でした。

ちなにみメーカーに頼むとこのスペックで20万円は取られます。




話は変わりますが 2月の機械要素展でポスターを作っていただき 展示するんですが

こんなんです。

IMG_2856 (編集済み).PNG

今どきのフレーズです (笑)



posted by サイプラ at 17:42| Comment(0) | TrackBack(0) | サイプラ社長日記

2021年01月02日

新年あけましておめでとうございます。




 2021年明けましておめでとうございます、旧年中はお客様ならびに社員の皆様、関係者の皆様にお力をいただき 未曽有のコロナ渦を乗り越え 新年を迎えることができました、今年のサイプラは固定概念をすててチャレンジすることを恐れず頑張っていきますのでご愛顧のほどよろしくお願いいたします。

  2021年 斉藤公彦



で、、、、、、


あと1か月後ですが 東京都中小企業振興公社さんの東京都ブースから 2月の幕張で開催される
機械要素展に出展いたします。


出展小間は 5ホールの 小間番号15−5です。



今回も幕張なので 東京ビックサイトではありませんのでお間違いないように。







posted by サイプラ at 10:36| Comment(0) | TrackBack(0) | サイプラ社長日記

2020年12月27日

今年1年も終わりましたが

 今年も残りわずかですが、今年は2月の富山県から出展した 機械要素展はコロナの自粛で
展示会は全滅。

春先には受注は少しではありますが減ってきてこのままどうなるのだろうと思った矢先に

アルコールを入れるための容器関連や コロナの検査関連のプラデバイスの案件が夏から今の12月にかけて

あって、いそがしい年末となっております。

今も27日から年明け3日まで サイプラはお休みですが 私はブロー機の前でお仕事中です。
年末までやらなくてはいけないことを早くかたずけたい。


今年最後の掃除が終わって成形工場を事務所から撮影
一番手前に見える 出っ張っているが 東芝の230トン 一番奥で出っ張っているのが先日入れた
日精の220トン ちなみに日精の220トンは 71Aの射出台で280トン用で射出容量が大きいです。


話は変わりますが

ホットスタンプ用の 箔で お世話になっている カタニ産業さんが 120周年 記念だそうです

サイプラではすべて ホットスタンプする機械のアマックの機械や 転写箔は
すべて カタニ産業さんから 購入しています。

 担当の方が記念品をもってきてくれました。

アニバーサリー120周年記念なんて かっこいいな 実はサイプラも今年50周年でした。


この写真に写っているのが カタニ産業さんの本社です カタニさんて 蚊谷と書きます。

金沢の風情のある街並みのなかにある元自宅とおもわれる本社ですが 一度機械の購入で

2階にある応接間にいれてもらったことがあるんですが 完全に昔の家です(笑)

そして昔ながらの階段で超急こう配


そして記念のお酒も頂きました 当然 カタニさんなんで  金箔入り

金箔がふんだんに入ってる。







posted by サイプラ at 11:19| Comment(0) | TrackBack(0) | サイプラ社長日記

2020年12月19日

新ものつくり展と金型メーカーさん

 東京ビックサイトでの 新ものつくり展に出展してきました。

こうゆう状況なので人出は期待してませんでしたが、3日間それなりに来場客がいたそうです。
 自分はちょと展示会どころではないので初日のみブースにいました。

それでもその初日に伺いますのアポイントを取ってくれたお客様も数件いらっしゃて
とてもありがたいことです。

サイプラブース

IMG_2832 (2).PNG

11月後半から12月全般 いろいろありすぎて いまでもブログ更新どこではありませでしたが
新規の生産の立ち上げや 機械の修理 などなどスケジュール満載です。






一つ身近な情報で、弊社がお世話になっている 金型メーカーさんが KNBデビューされたので
 KNBのウェブサイトで動画みれますよ。


日嶋精型さん


KNB ウェブサイト https://www.knb.ne.jp/tsukuru-movie/article.html?sid=2763




posted by サイプラ at 13:40| Comment(0) | TrackBack(0) | サイプラ社長日記

2020年11月28日

休日の試作

 休日ですが ブロー成形の試作です。 とある製品部を変更して トライ2です。
なんとかうまく形状が出ました。 休日だと自分のペースで試作できます。




ついでにダイレクトブロー成形で 金型以外に作らなくてはいけない物を ブロー成形を知らない人の
為に少し説明を。


まず金型だけでは 成形できません 射出成形みたいに 金型さえあれば製品は出てくるのと
違い、間接部品がたくさんあります まず 樹脂を吐出する ノズルとダイスです。


これがノズル 樹脂の吐出口の 真ん中にあるパーツです。形状はいろいろあり これはラッパタイプ。
ある程度成形機で肉厚調整できる成形機はいいが できない成形機はノズルを削って 肉厚調整
当然 ブローやってる成形屋は 旋盤を持ってないと苦労する 当然 旋盤も使えないと。




これがダイス 樹脂の吐出口径を決めるものです 形状はこんな感じで円形のスリーブみたいなものです。
これも吐出径を太くしたいときは 削ったりする。




で これは金型にエアーを吹きこむ打ち込みピン このブローピンは ボトルの穴径や天面の形状をだす
物で 茶色くなっているスリーブはカッティングスリーブと言って焼き入れ品です これが金型のカウンタープレートにバンバン当たって ボトルの天面の形状と上バリを食切るので、ある程度ショット数を打つと
だれてくるので たまに平面研磨で端面をきれいにします。

さらにこのブローピンは水がピンに回るので 水回りのパーツや Oリングも必要


まだほかにも製品取り出しのマスクやいろいろ数点別パーツがあります。

なのでブロー成形試作は、はっきり言って射出成形の5倍はめんどくさい(笑)








 .....前回 12月7日〜9日の 新ものつくり展の出展を案内しましたが

会場は 新しくできた ビックサイト青海展示場ですよ お間違いないように。



そして


今回 サイプラブースに ご来場いただいた方には全員

これを プレゼント します。 携帯アルコール入り除菌スプレー   (名刺はくださいね)



新ものつくり リンク

https://www.shin-monodukuri-shin-service.jp/




posted by サイプラ at 14:08| Comment(0) | TrackBack(0) | サイプラ社長日記
タグクラウド
